主要特点

1) 强调工艺配方研究及小样制作的特点，制作小样验支由此变得方便快捷。

2) 200 支样品在10 分钟以内完成。

3) 烟丝重量和速度参数可根据需要调节，满足工艺研究的需要。

4) 具有自动控制和手动控制两种控制模式, 操作简便灵活。

5) 机器小巧、造型考究、外观漂亮，可为实验室增辉生色。独特设计，易于维护。

6) 设计独特，结构紧凑，外型美观，操作简便。

主要技术参数

1.空管（烟支）长度  84 mm 可定做

2.空管（烟支）直径  7.8mm 可定做

3.滤嘴长度  20mm 可定做

4.充丝能力  1200支/h

5.充丝量    0.7-0.8 g/支可调

6.装机功率  0.9kw

7.压缩空气  6 L/min, 0.6MPa

8.机器重量  300kg

9.外形尺寸  800*500*1200mm

组成和用途

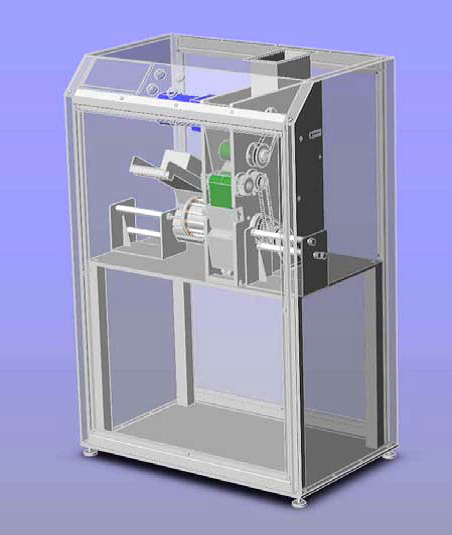

空管充丝机主要由机身、烟丝料斗、供丝装置、供管装置、传动系统、气动系统、控制系统等组成。该机主要用于烟草行业工艺研究、产品开发、大专院校相关研究等样品烟支的加工。

工作原理及操作说明

烟丝由人工倒入烟丝料斗，然后经料斗均匀定量喂入丝柱成型机构。含有滤嘴的烟支空管整盒拆封后由人工放入空管料斗，空管供给鼓轮将烟支空管逐一输送至机器的套管位，在驱动气缸的推动下，空管被推出套在充丝鼓上的充丝管上，然后经完好性检测，空管随充丝鼓的转动进入充丝位，在充丝位，空管被夹住，同时通过气缸的作用将丝柱推入空管，然后充丝鼓转动至完好性检测位，经过检测后，充丝鼓带动充丝后的烟支转至推出位，推杆在气缸的驱动下将充好的烟支推出，烟支镜滑道落入烟支斗，经检测后存在缺陷的空管，在充丝位轮空而不充丝与存在缺陷烟支被送至废品位剔除，从而保证完好的烟支不混杂残次烟支或空管。

机器的全部动作由控制系统精确控制，控制系统由PLC 控制器、伺服系统、阀岛系统光电检测器件及触摸屏等组成，具有良好的人机界面和易操作性，通过操作界面可完成参数设定、状态监控、数据统计、故障显示等。

机器经过精心设计、具有运行可靠、造型考究、外观美观等特点。
