主要特点

1) 强调工艺配方研究及小样制作的特点，样品批量可从0.5kg—4kg 之间任选，切丝宽

度可从0.3—1.5mm 无级调整。

2) 着重制丝过程中的主要工艺参数和条件的模拟。

3) 各种工艺参数可根据需要参数化设置，可满足新工艺研究和探讨的需要。

4) 可以进行润湿、加料、混合、切丝、烘干、冷却、加香等主要工艺的加工和试验。

5) 具有自动控制和手动控制两种控制模式, 操作简便灵活。

6) 机器小巧、造型考究、外观漂亮，可为实验室增辉生色。独特设计，易于维护。

7) 设计独特，结构紧凑，外型美观，操作简便。

组成和用途

该套设备系烟草行业实验室小样加工处理专用实验设备。是为卷烟厂、复烤厂、科研教学单位的卷烟工艺及配方研究、卷烟新产品开发、烟叶原料研究及烟草专业教学培训等目的而研制的。该套设备获得了国家专利。

多功能烟丝小样加工设备由小样润叶加料装置、提升定量喂料装置、试验切丝装置、提升喂料装置、烘丝干燥装置、冷却加香装置、香料调制定量喷加装置和控制系统等组成。该套设备采用了独特的处理方法和结构原理，可以实现混合、润叶、加料、增温、切丝、烘干、冷却、加香等加工工艺，并且可以进行不同温度温度、不同水份、不同加工处理时间、不同切丝宽度以及加香(料)量等工艺参数的实验研究和实验，为工艺研究，配方试验提供了较为科学的实验手段。

工作原理

该多功能烟草小样处理加工线的工作过程简介如下：

将去梗后的烟叶安照设定的配方比例，放入润叶加料装置；烟片处理机为批量处理式，

每次可处理0.5 至40kg。您可根据具体要求事先在触摸屏上设定各种工艺参数或实验条件如温度、水份、加料量及处理时间，该机自动按照设定的工艺顺序和参数进行处理；当设置的各种程序完成后，机器自动将处理后的烟叶排到下方出口的提升喂料装置上。提升喂料装置将烟叶输送到试验切丝装置进行切丝。小型切丝机为滚刀式，具有进料、压实和无级调节切丝宽度等功能，可自动磨刀和进刀。切后的烟丝由提升喂料装置送入烘丝干燥装置。烘丝干燥装置为批量式，具有热风干燥和表面接触干燥等功能；该机的各种参数如干燥温度、处理时间等可根据您的具体要求事先设定，工作时按照顺序自动完成。

干燥好的烟丝由提升喂料装置送入冷却加香装置，冷却加香装置为批量处理式，每次可处理0.5—4kg。您可根据具体要求事先在触摸屏上设定各种温度、加香量及处理时间，该机自动按照设定的工艺顺序和参数进行处理；当设置的各种程序完成后，机器自动将处理后的烟丝排到下方出口的储存箱内。香料调制定量喷加装置可以完成所加料液的混合、加热搅拌、计量、输送和香精的混合、搅拌、计量输送等操作，该装置可通过触摸屏进行参数（如温度、处理时间、喷加量等）设置。

控制系统采用工控计算机和彩色触摸屏及变频技术，可对试验线进行手动、自动控制、具有运行参数动态显示、历史数据查询、故障报警等功能，并可进行运行数据采集和备份。

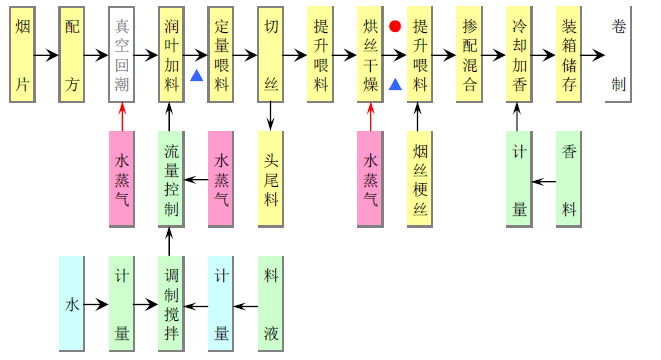

工艺流程

主要技术参数

1.制丝及处理能力 5 至40kg/批任选

2.温度调节范围 室温至130℃ 任选

3.温度控制精度 ±2℃

4.水分适应范围 10%至35%

5.切丝宽度范围 0.3 至2mm 任选

6.加料加香均匀性 无料头料尾误差

7.装机功率 23.5kw，运行时峰值功率：10kw

8.压缩空气 3L/min，0.6 MPa 约

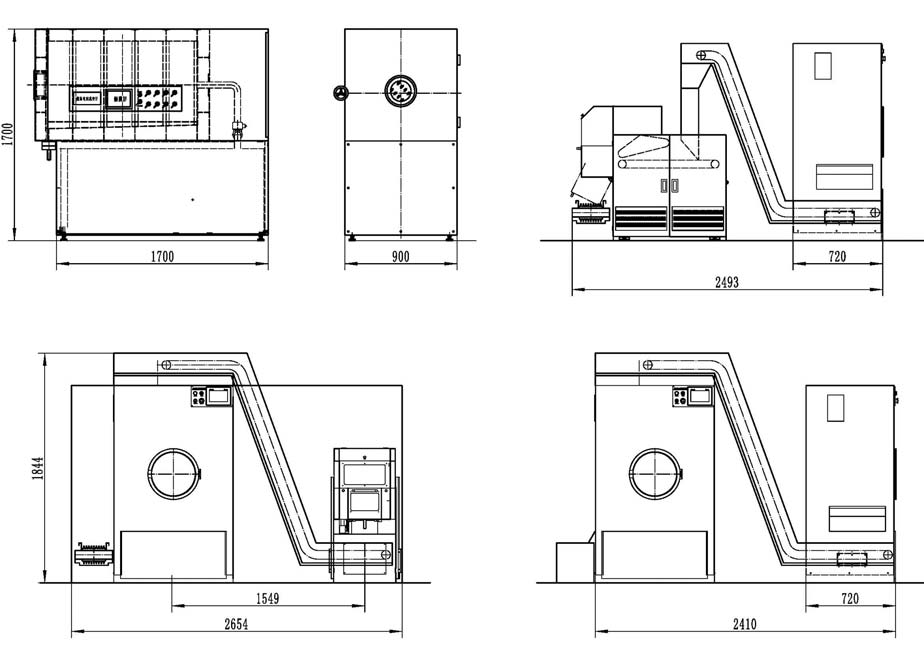

9.外形尺寸 2410x2655x2000

10.设备重量 2500kg 约

11.控制系统 工控计算机+触摸屏
